§{slide_id} Spannungsebenen

Nach Nach DIN VDE 0105-100 3.6

• Kleinspannung: ⋜50 V AC / ⋜120 V DC
• Niederspannung: ⋜1kV AC / ⋜1.5kV DC
• Hochspannung: >1kV AC / >1.5kV DC

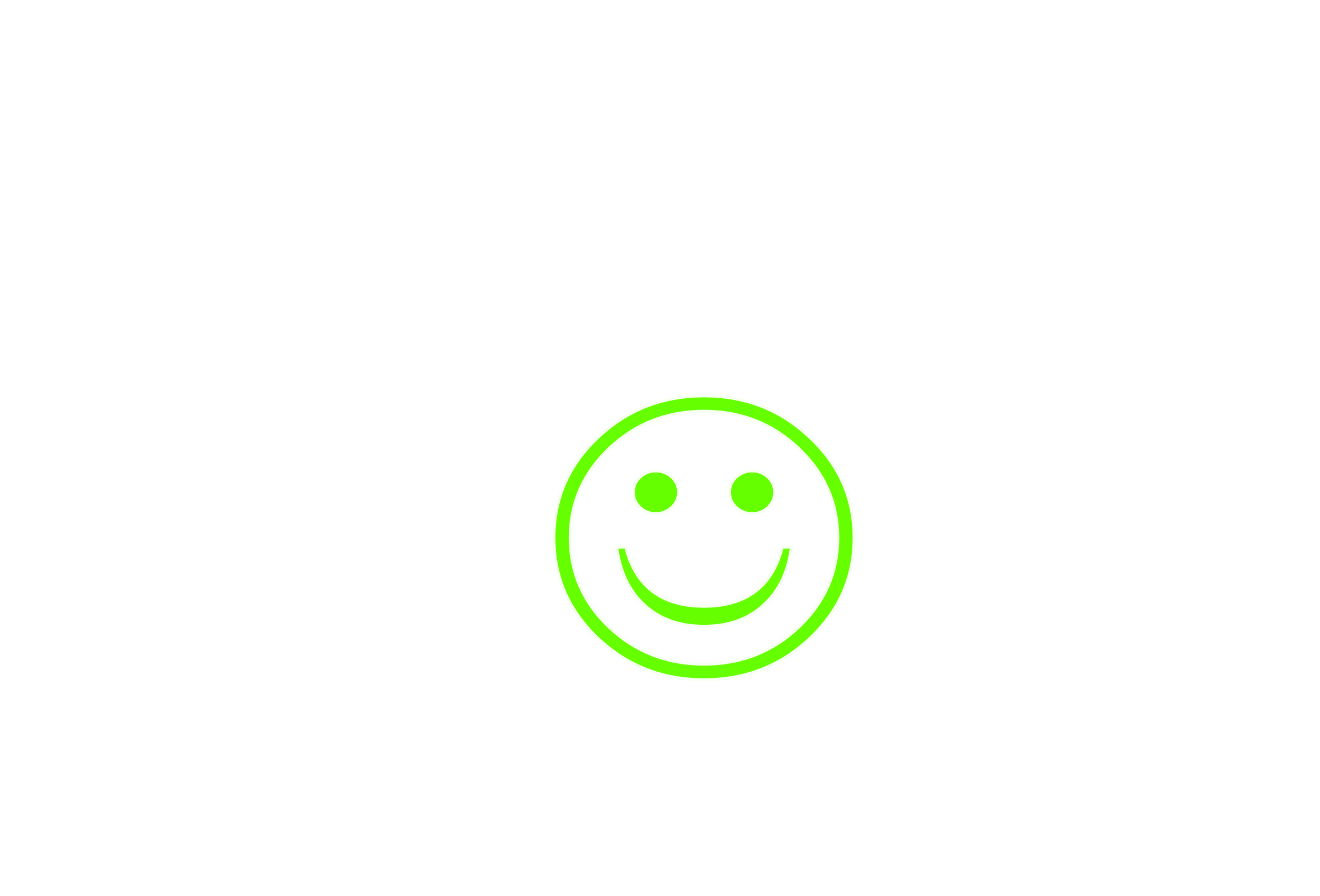

§{slide_id} Stromkreis

Soll: Spannungsquelle → Verbraucher → Spannungsquelle

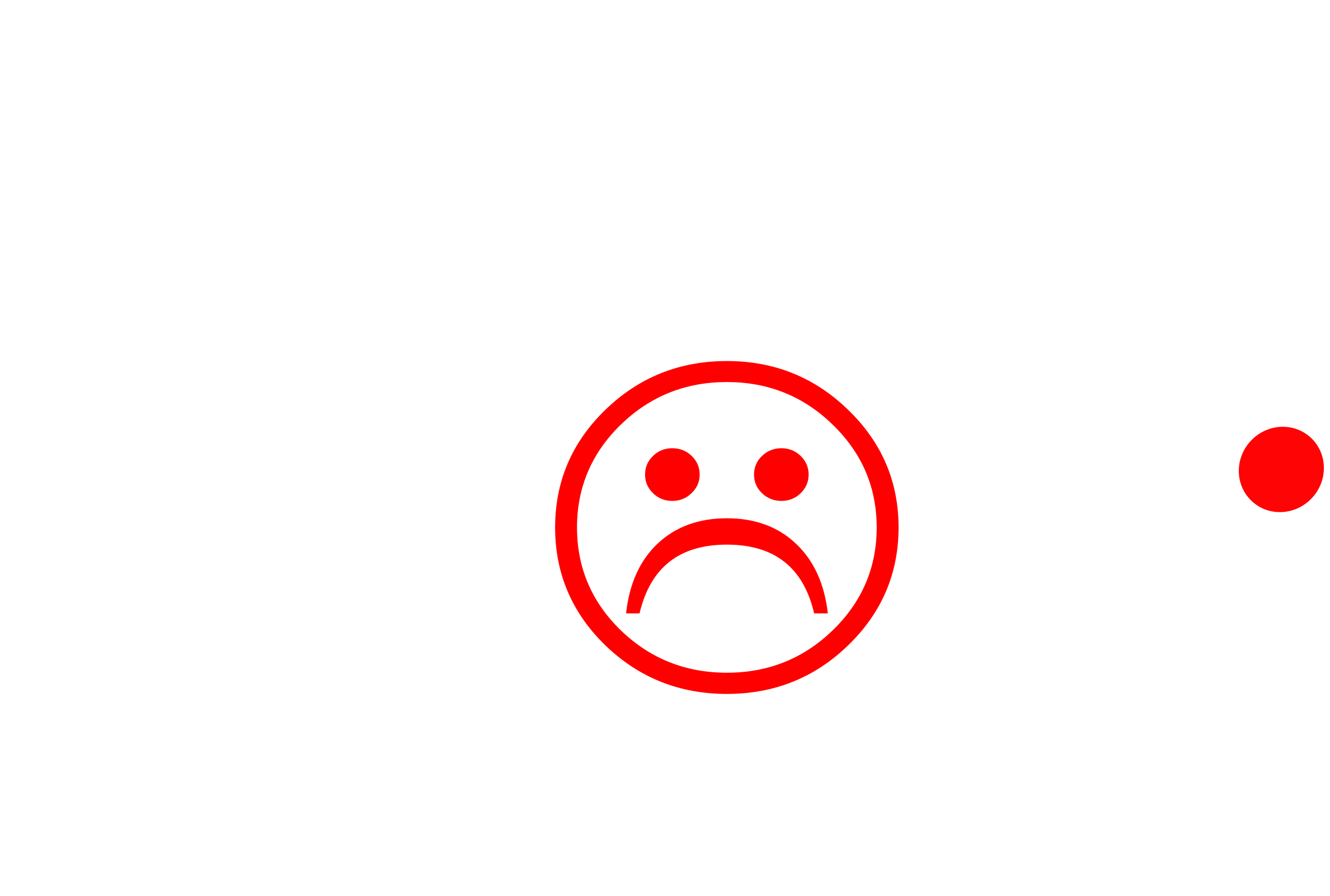

§{slide_id} Stromkreis

Soll nicht: Spannungsquelle → Körper → Spannungsquelle

§{slide_id} Stromkreis

⇒ Spannung (Volt) ist immer ein ∆ zwischen zwei Leitern

⇒ Strom (Ampere) fließt von hoher Spannung zur niedrigeren Spannung

§{slide_id} Leiter

Material, dass Strom leitet. ⇒ Niederohmig

Kupfer, Aluminium, Wasser, etc.

§{slide_id} Isolator

Material das keinen Strom leitet. ⇒ Hochohmig

Gummi, Kunststoffe, Öl, etc.

§{slide_id} Strom zu Hause

• L1-3 230V/50Hz (zu N)
• 400V zwischen den Phasen
• N = PE = Erde = Der Boden
• Drehrichtung (normalerweise im Uhrzeigersinn (rechts))

⇒ Daher Stromschlag, wenn ich Phase anlange, nicht bei N oder PE

DIN VDE 0100-100 Abb. 4

§{slide_id} Erdung

Ein zusätzlicher Leiter der Fehlerstrom ableiten soll.

Normalerweise wirklich direkt mit einem Metall-Stab im Boden/Fundament verbunden.

Im Sicherungskasten (via System-Bezugsleiter) mit N verbunden

DIN VDE 0100-100 Abb. 7

§{slide_id} Schutz

• Für uns
  • Berührung verhindern
  • hohe Strom/Spannung im Körper verhindern
• Für die Installation
  • (zu hohen) Strom/Spannung verhindern
  • Fehlerstrom verhindern

Details in DIN VDE 0100-410

Netzteil ohne Berührungsschutz
SparkFun Electronics, CC BY 2.0, via Wikimedia Commons

§{slide_id} Stecker

• CEE
• Schuko
• Euro
• C14
• C16
• ...

⇒ Mit oder ohne Schutzleiter

CEE-Anschlüsse
Electro-world-standard, CC BY-SA 4.0, via Wikimedia Commons

§{slide_id} Die VDE ist in Blut geschrieben

Manderlstecker
Blauer elephant, CC BY-SA 4.0, via Wikimedia Commons

§{slide_id} Was passiert beim Verpolen

⇒ Best-Case: Es läuft rückwärts (Drehstrom)

⇒ Worst-Case: Spannung am Gehäuse

§{slide_id} Schutz

• Berührungsschutz
• Zugentlastung
• Leitungsschutz
• Fehlerschutz

§{slide_id} Sicherung

Löst aus bei zu viel Strom auf der Phase

⇒ Schützt nur Verkabelung

Auslösekennlinie einer Sicherung
Biezl, Public domain, via Wikimedia Commons

§{slide_id} Fehlerstrom-Schutzschalter

Löst aus, wenn Strom rein =/= Strom raus

⇒ Schützt alles was nicht im Stromkreis sein soll

§{slide_id} 5 Sicherheits-Regeln

Nach DIN VDE 0105-100; Punkt 6.2 Arbeiten im spannungsfreien Zustand

1. Freischalten
2. Gegen Wiedereinschalten sichern
3. Spannungsfreiheit allpolig feststellen
4. Erden und kurzschließen
5. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken

§{slide_id} ESD Armband

⇒ Ich will bei hohem Strom/Spannung nicht im Stromkreis sein

ESD Armband
Evan-Amos, Public domain, via Wikimedia Commons

§{slide_id} VDE Werkzeug

⇒ Ich will einen Isolator zwischen mir und dem Strom

VDE Schlitz-Schraubendreher
Wiha Werkzeuge GmbH, CC BY-SA 4.0, via Wikimedia Commons

§{slide_id} Messgeräte

• DUSPOL
• Multimeter
• usw.

Auf Schutzklasse achten!

Vor der Arbeit Werkzeug prüfen!

Einfaches Multimeter
Jacek Halicki, CC BY-SA 4.0, via Wikimedia Commons

§{slide_id} Lügenstift

⇒ Sagt mir nicht, ob wirklich aus ist

⇒ Es gibt keine Anzeige, wenn der Stromkreis nicht durch die Erde geschlossen werden kann!

Phasenprüfer
© August Geyler / Wikimedia Commons

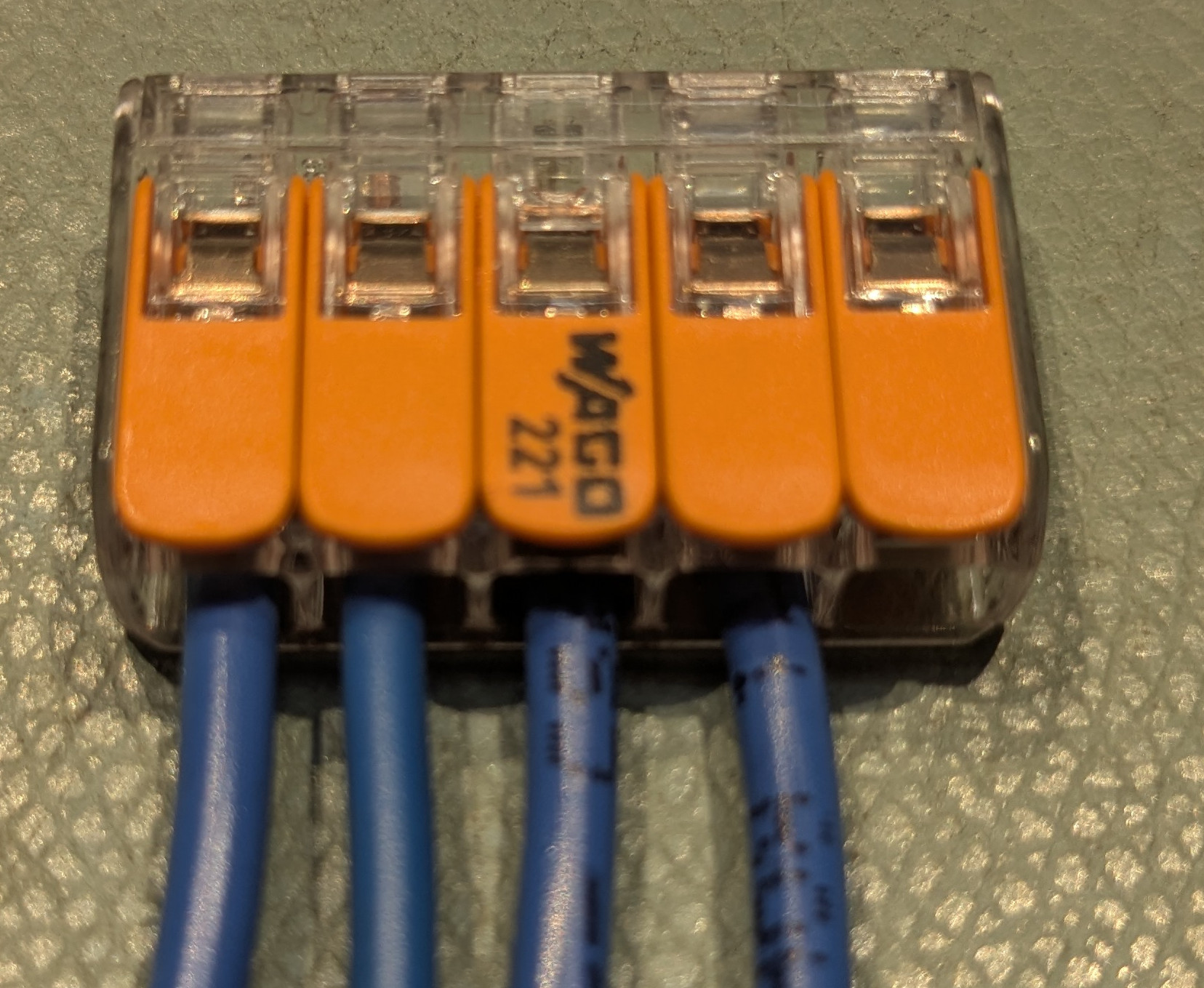

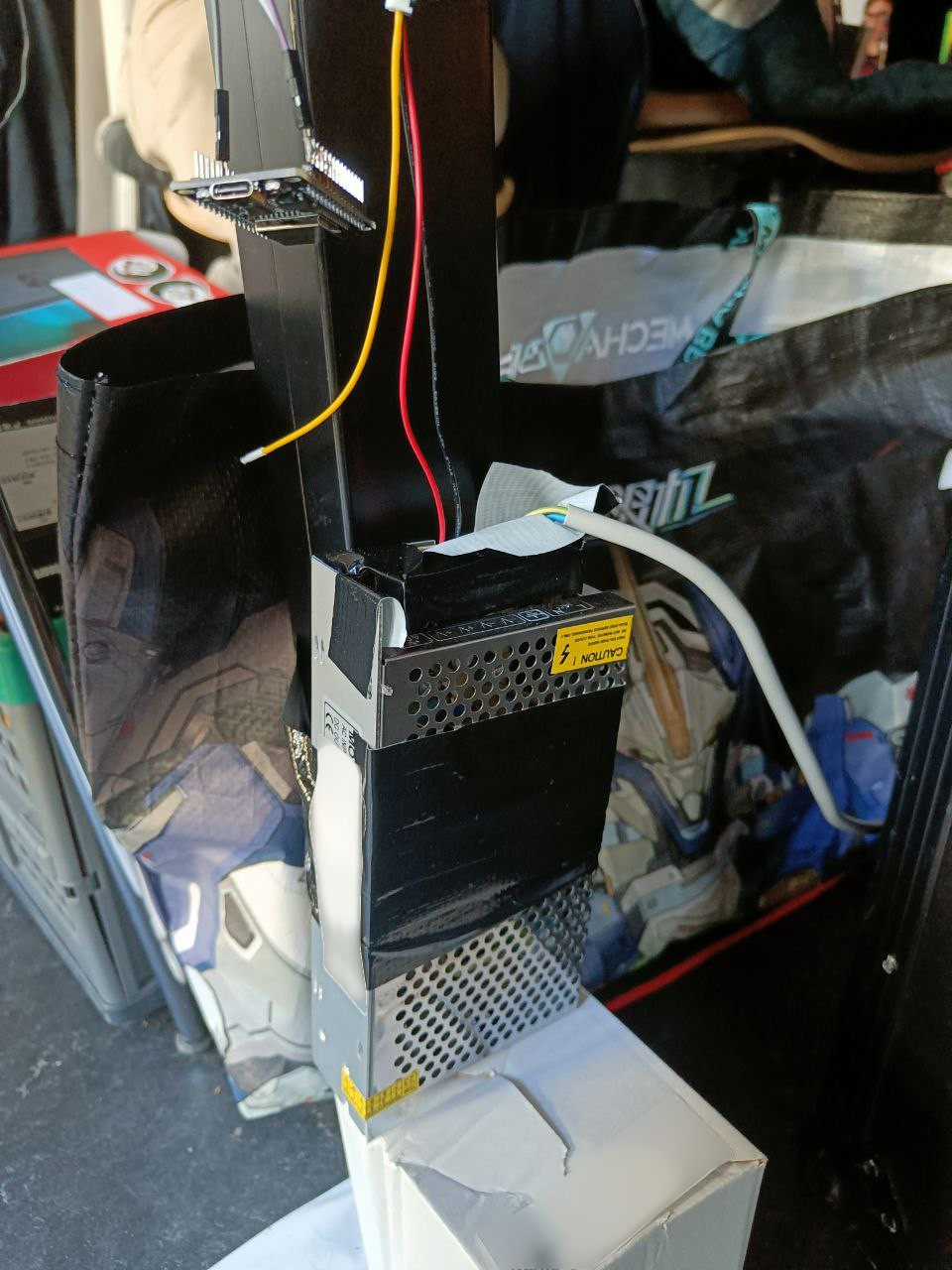

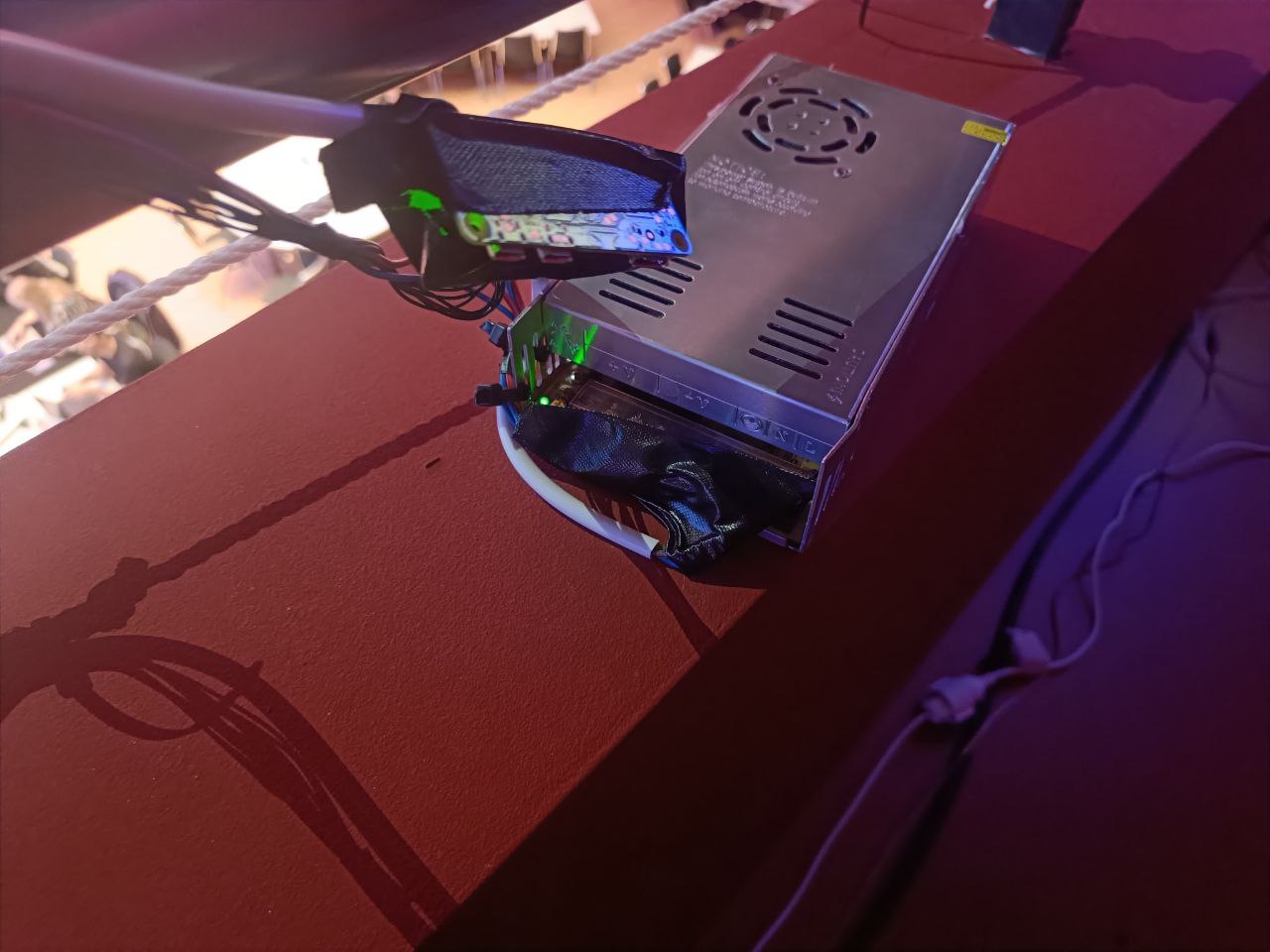

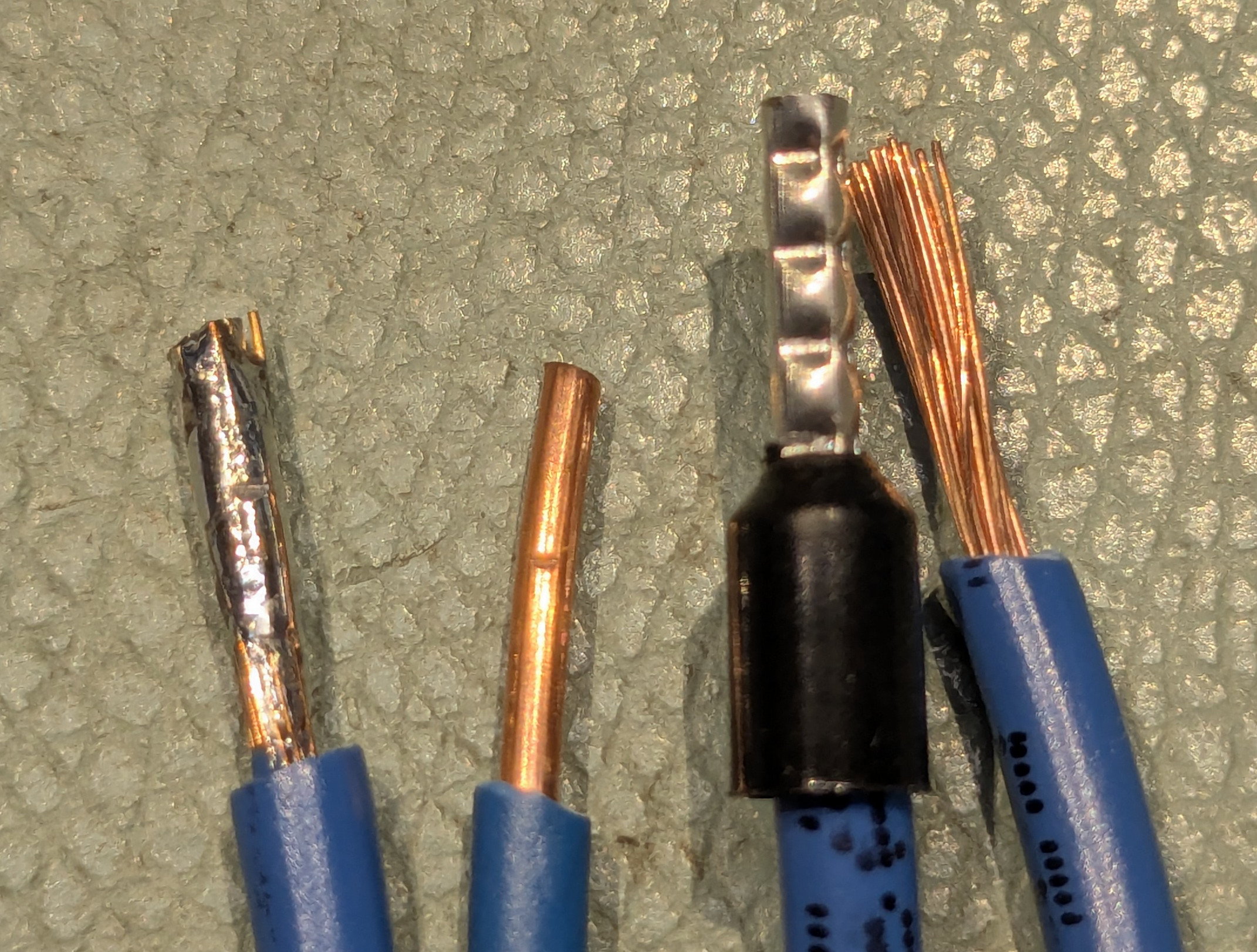

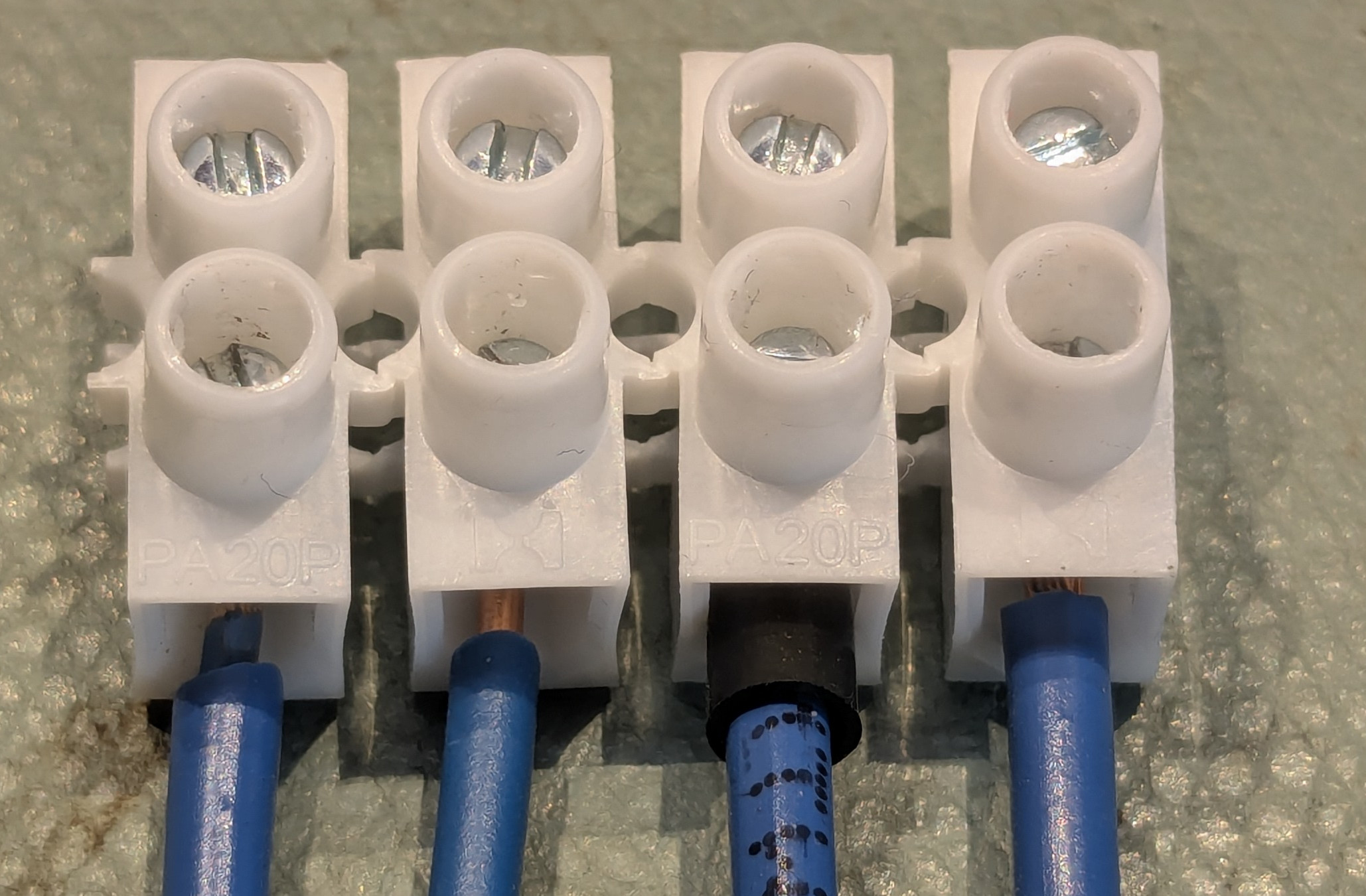

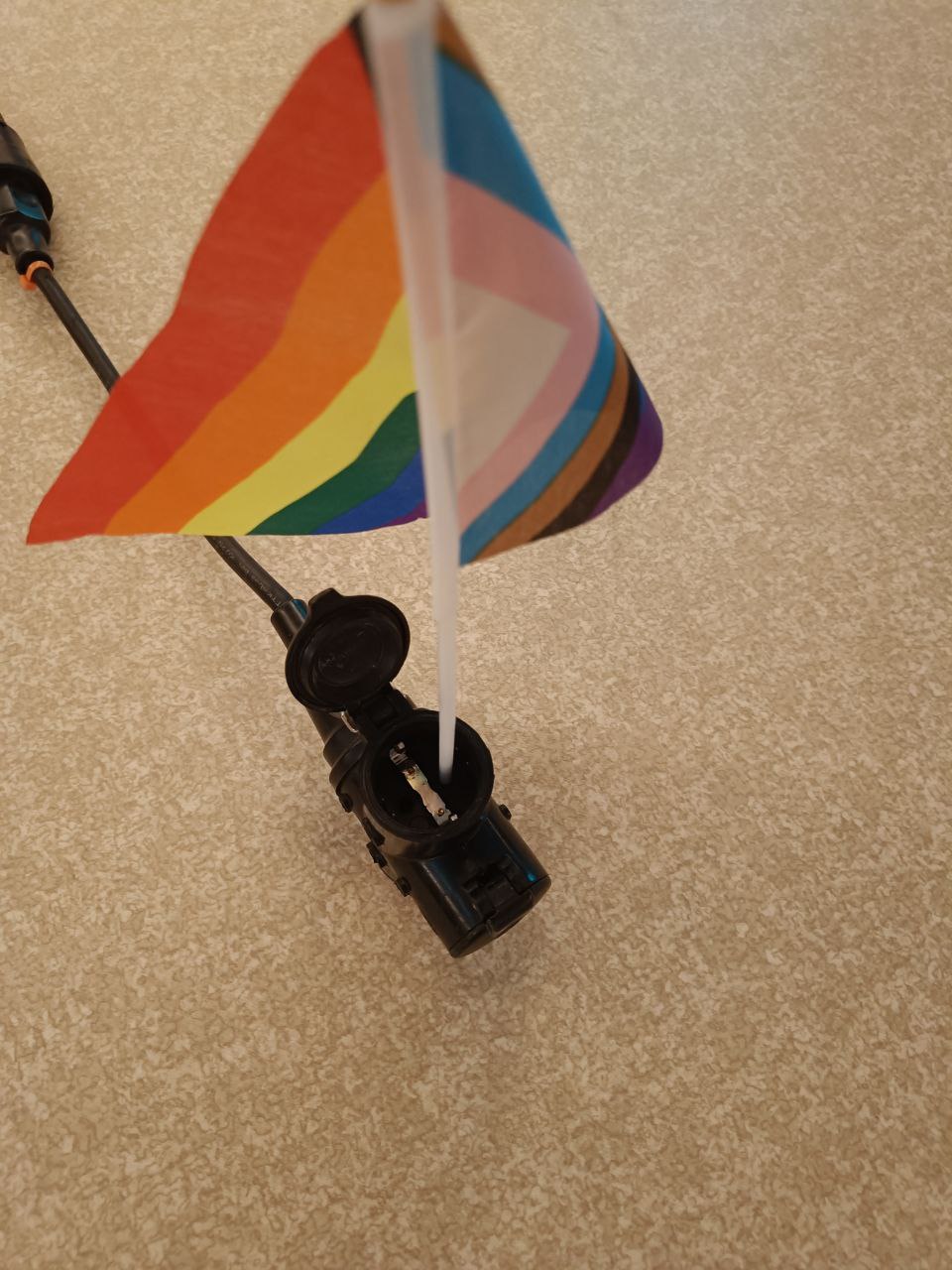

§{slide_id} Lessons Learned

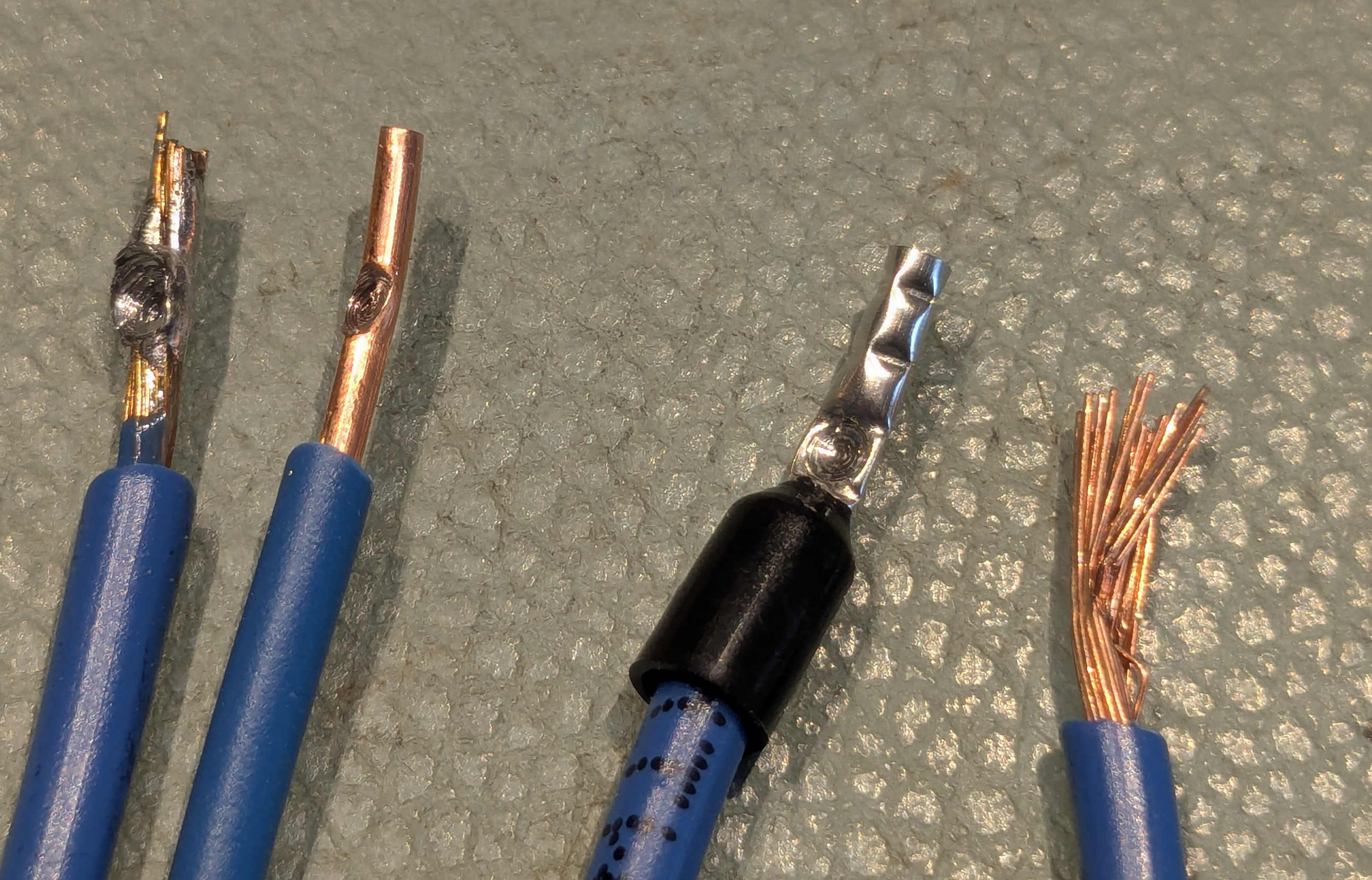

§{slide_id} Lessons Learned

§{slide_id} Lessons Learned
